| 원래 장소: | 동완 중국 |
|---|---|
| 브랜드 이름: | LionRock |
| 모델 번호: | TEP 400H2/48 |
| 최소 주문 수량: | 협상하세요 |
| 가격: | negotiate |
| 포장 세부 사항: | 수출 포장 |
| 배달 시간: | 협상하세요 |
| 지불 조건: | TT |
| 치수: | 483 밀리미터 Ｘ 400 밀리미터 Ｘ 400 밀리미터 | 무게: | 50 킬로그램 |
|---|---|---|---|
| 설치 모드: | 19 인치의 선반에서 | AC 입력: | 200-240 / 346-415Vac, 3상, 50/60Hz, 맥스. 35A |
| DC1은 입력했습니다: | -40Vdc 내지 -60Vdc, 맥스. 200A | 태양 입력: | 100Vdc 내지 430Vdc, 맥스. 15Ax4 |
| 하이 라이트: | 200Vac 스위칭 전원 공급 장치,415Vac 스위칭 전원 공급 장치,HFSM 스위칭 모드 전원 공급 장치 |
||
모드 전원 장치 회로를 바꾸는 보편적 스위치 전원
도입

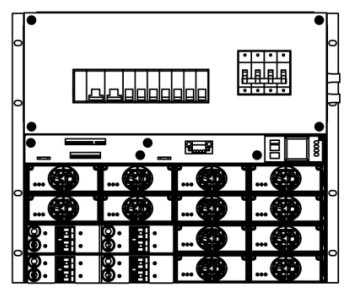

TEP 400H2/48은 태양 에너지 / 디젤 / 그리드 하이브리드 시나리오를 위해 사용된 직류 배전 유닛입니다. 그것은 HFSM 모듈 최고 8개, 솔라 모듈 4개, DC 전력 분배전반 제어기 SC501 등을 포함합니다. 기능은 태양, 디젤 엔진 그리고 그리드인 것으로부터 다중 전력 입력을 수집하고 있고, 부하를 위한 dc 출력으로 그것을 변환합니다.
특징
- PFC 기술은 시스템 고효율, 에너지 말하기와 최고 0.99까지 역율을 특징으로 합니다
- HFSM, MPPT의 모듈을 위한 지원 핫-스왑
- 깡통은 단지 배터리가 일할 때 배터리 스위치를 누름으로써 계속 강제력입니다
- 디텍츠 대로와 LLVD는 신호하고, 배터리와 로드 루프 분리의 신호를 감지합니다
- 통합된 SPD가 DC 전력, 모니터링과 통신 포트를 위한 믿을 만한 보호를 제공합니다
- 배터리, 부하와 다른 에너지 입력의 디텍츠 전류량 신호
- 배터리 모니터링과 관리는 잘 유지된 백업 배터리를 가능하게 합니다
- 관리 우선 순위 : 태양 에너지 > 그리드 > 배터리 > DG
애플리케이션
- 광섬유 망
- 접속 네트워크
- 전송 장비
- 이동 통신
- 위성 통신 지구국
시나리오
- 태양 / 디젤 / 전력망 하이브리드 시스템
일반 규격
| 시스템 | 차원 (W x D x H) | 483 밀리미터 Ｘ 400 밀리미터 Ｘ 400 밀리미터 |
| 중량 | 50 킬로그램 | |
| 설치 모드 | 19 인치의 선반에서 | |
| 배선 방식 | 위, 오른쪽 & 왼쪽으로부터 | |
| 유지 관리 모드 | 전면으로부터 | |
| 입력 | AC 입력 | 200-240 / 346-415Vac, 3상, 50/60Hz, 맥스. 35A |
| DC1은 입력했습니다 | -40Vdc 내지 -60Vdc, 맥스. 200A | |
| 태양 입력 | 100Vdc 내지 430Vdc, 맥스. 15Ax4 | |
| 출력 | 전압 | (전형적인 -42Vdc 내지 -58Vdc : -48Vdc) |
| 능력 | 정류기 맥스. 400A | |
| 태양 맥스. (선택적인 100A : 200A) | ||
| 출력분포 | 배터리 가지 | 2x200A 브레이커 |
| LLVD는 갈라집니다 | 2x80A MCB, 2x63A MCB | |
| 대로는 갈라집니다 | 1x63A MCB, 4x32A MCB, 1x16A MBC | |
| 낙뢰 보호 | AC 입력 | 40kA (8/20 우리) |
| dc 출력 | 20kA (8/20 우리) | |
| 환경 | 작동 온도 | +65oC에게 -40oC (+45oC에서 +65oC, 시스템에 80%에 낮추는 부하 필요가 피해 없이 -40oC 내지 -33oC에 시작할 수 있습니다) |
| 저장 온도 | +70oC에게 -40oC | |
| 상대 습도를 운영하기 | 5% 내지 95% (비결노 상태) | |
| 높이 | 0 내지 2000 Ｍ (2000년부터 4000m까지 1oC 200m 온도마다 낮추) |
말하세요 : MPPT : 최대 전력점 추적 ; HFSM : 고주파 스위치 모듈
